Modernste medizinische Geräte, angeschlossen an ein absolut zuverlässiges, funktionales und leicht bedienbares Versorgungssystem, sind Grundvoraussetzungen für die Gewährleistung lebenserhaltender Maßnahmen am Patienten. Die Q100 ICU wurde für die einwandfreie Handhabung aller mit Energie zu versorgenden Gerätschaften durch das Pflegepersonal und die daraus erfolgende Behandlung, Pflege und Überwachung des Patienten entwickelt. Alle im Patientenzimmer nötigen Strom- und Kommunikationsanschlüsse sowie Medizinischen Gasentnahmestellen sind hier in ein hochflexibles modulares System integriert. Das Wandsystem Q100 ICU besteht aus rechteckigen Versorgungsprofilen aus stranggepresstem Aluminium mit passenden Geräteschienenprofilen.

Anwendungsbeispiele

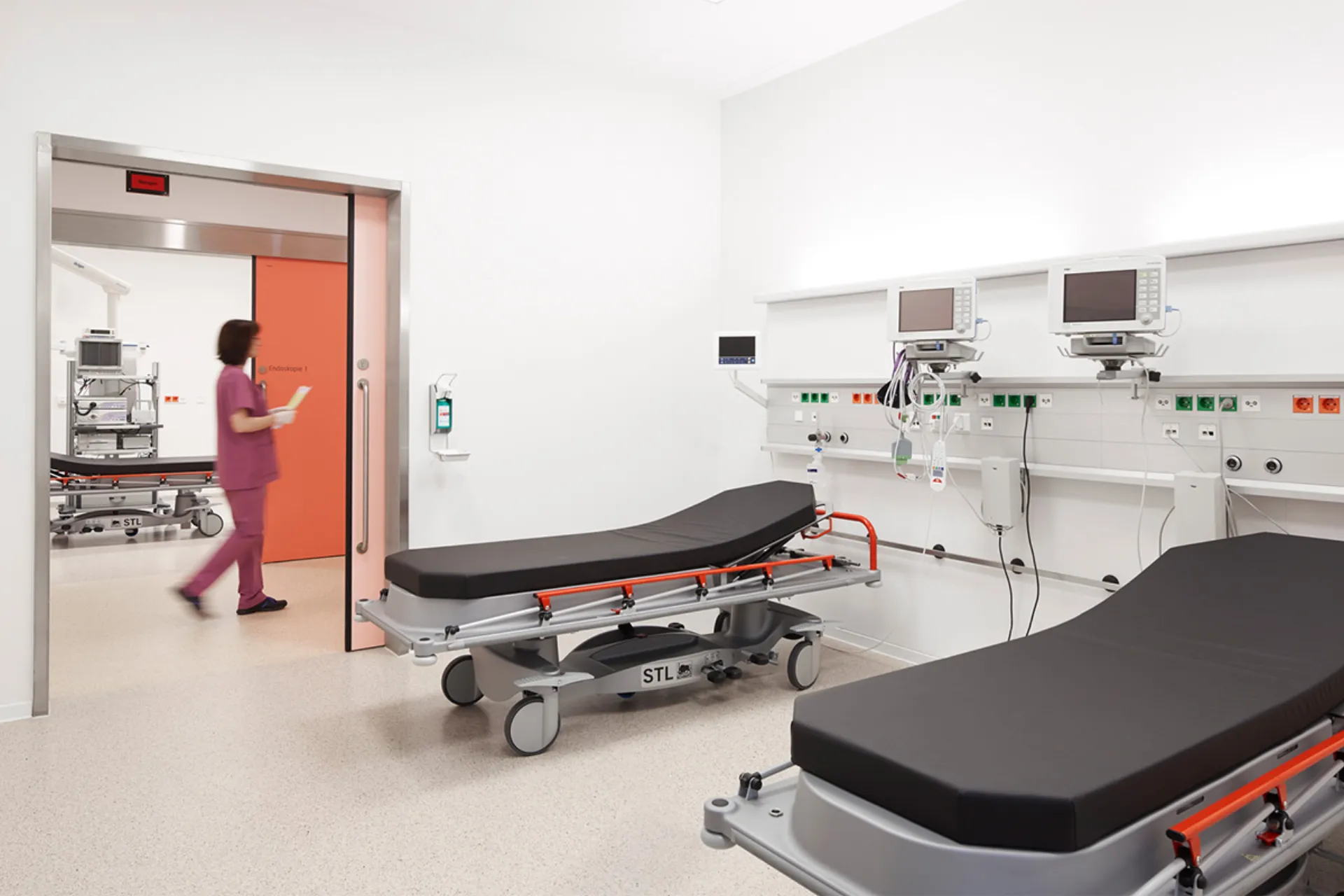

Behandlungsraum mit zwei Liegen, medizinischen Monitoren an der Wand und einer Person in medizinischer Kleidung vor einer orangefarbenen Tür
Q100 ICU: sichere Energieversorgung für Pflege und Behandlung

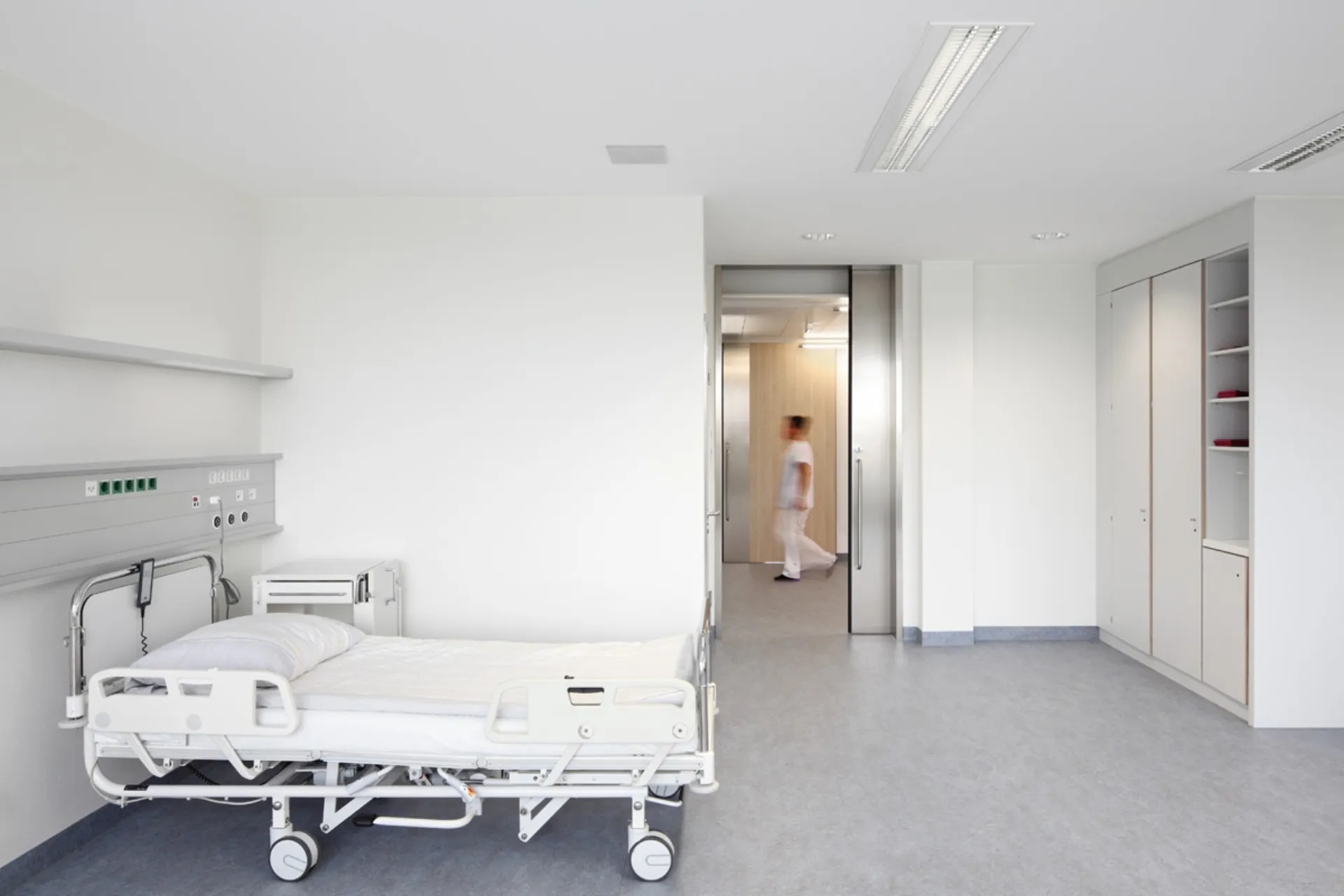

Leerer Krankenhausraum mit einem Bett links und einer Person in weißer Kleidung, die durch eine Tür im Hintergrund geht
Zuverlässig für Geräte, Pflege und Überwachung

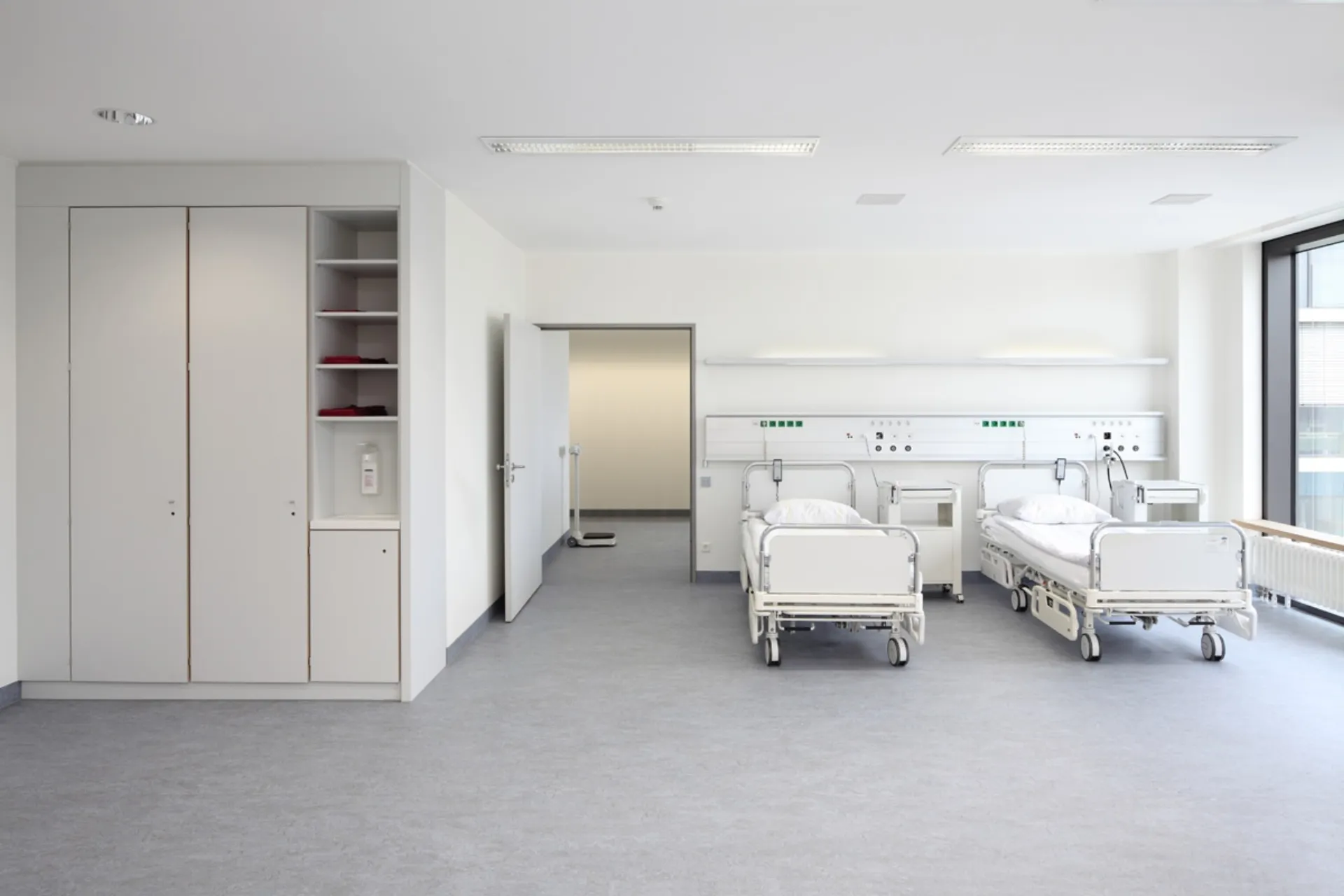

Zwei leere Krankenhausbetten mit weißen Bettwäsche in einem hellen Patientenzimmer mit Schrank und großem Fenster
Entwickelt für effiziente Patientenversorgung

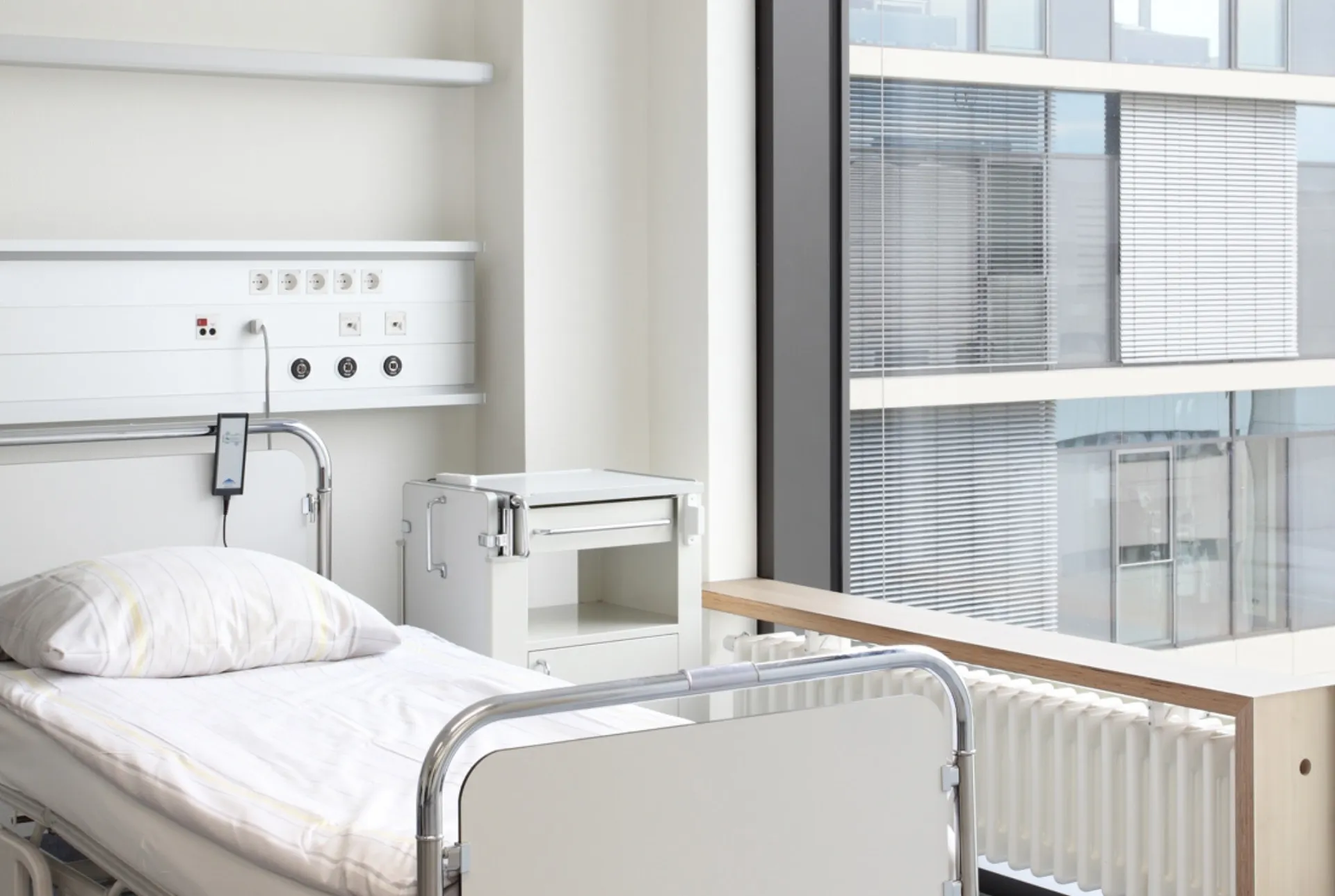

Krankenhauszimmer mit leerem Bett, Nachttisch, medizinischer Wandkonsole und großem Fenster mit Blick auf ein Bürogebäude

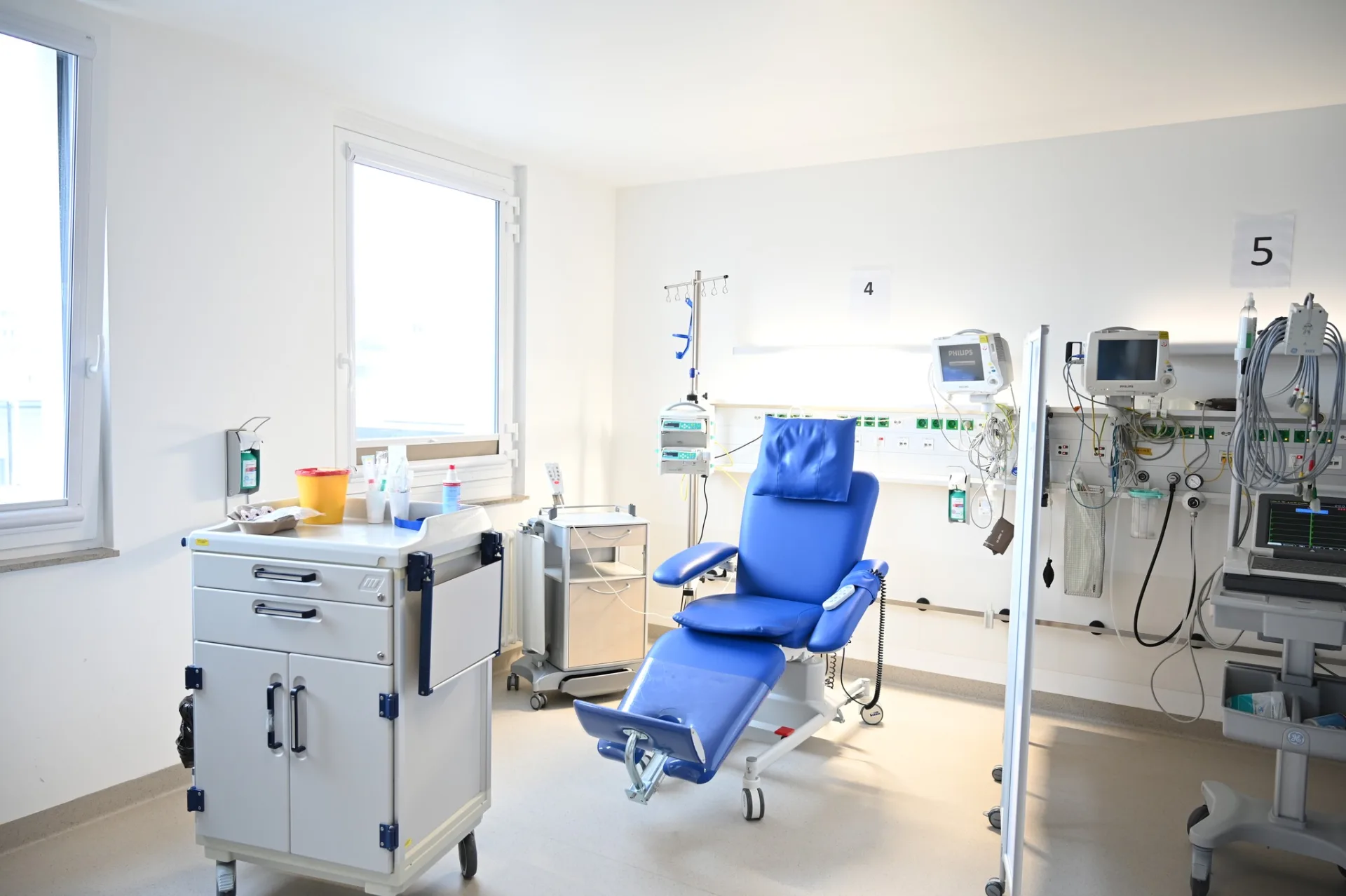

Dialysestation mit blauem Behandlungsstuhl, weißem Materialwagen, mehreren Patientenüberwachungsmonitoren an der Wand und großen Fenstern mit Tageslicht

Sicher ist sicher

Stark- und Schwachstromleitungen sowie Medizinische Gasleitungen sind voneinander intern getrennt. Eine Besonderheit ist, dass Stromanschlüsse und Gassteckdosen platzsparend in einem Aluminiumkanal kombiniert und doch getrennt werden können. Die Steckdosen lassen sich ohne Rahmen bündig in die Front einbauen.

Die Montage und Wartung der elektrischen Komponenten sind durch die abnehmbaren Abdeckungen unkompliziert. Die Q100 ICU kombiniert eine zurückhaltende Form mit der Funktionalität und Robustheit, die im medizinischen Alltag gefordert werden. Die integrative Gesamtform mit ihren glatten Oberflächen ist besonders leicht zu reinigen.

Flexibel

Die Q100 ICU ist in verschiedenen Ausführungen lieferbar und kann individuell mit medizinischen Anschlussgeräten, Konsolen und Zubehörelementen bestückt werden. Auf dem formschlüssig integrierten Geräteschienenprofil (25x10 mm) bieten die verschiebbaren 1-Stangen- oder 2-Stangen-Wagen ein Höchstmaß an Flexibilität. Durch die geringere Tiefe der mittleren Kanäle bleibt bei Verwendung eines verschiebbaren Wagens besonders viel Platz für die Stecker der Medizinischen Gase oder Zubehör an den mittleren Geräteschienen.

Technische Details

Material:

Aluminium-Strangpressprofil natureloxiert mit Recyclinganteil.

Eloxal:

Langlebiges, abrieb- und UV-beständiges Natureloxal (Standard); weitere Eloxalfarben möglich.

Einbauten:

Flächenbündig frontseitig mit Standard-Schalterprogramm.

Wartung:

System ist wartungsfrei.

Med. Zubehör:

Wahlweise Ausführung mit Normgeräteschienen möglich.

Medieneinführung:

Stirn- oder rückseitig.

Flexibilität:

Freie Farbwahl, Versorgungsprofile auch mehrzügig möglich.

Maße:

Siehe Datenblatt; Baulänge frei wählbar bis 6.000 mm.

Add-Ons

Zusatzoptionen für die Q100 ICU

Unsere Add-Ons machen mehr aus jeder Versorgungseinheit – funktional, flexibel und durchdacht. Für alle, die Abläufe verbessern, Räume optimieren und Potenziale voll ausschöpfen wollen.

Zubehör

S130

Ob im Ein- oder Zweibettzimmer, in Geriatrie oder Psychiatrie – die minimalistische, moderne Formensprache mit zeitloser Geradlinigkeit macht die S130 kompatibel zu nahezu allen Raumdesigns.

Mehr erfahren

S130

Ob im Ein- oder Zweibettzimmer, in Geriatrie oder Psychiatrie – die minimalistische, moderne Formensprache mit zeitloser Geradlinigkeit macht die S130 kompatibel zu nahezu allen Raumdesigns.
Zubehör

Schyns Biologic Health Light

Der Raum hat großen Einfluss auf das Wohlbefinden und die Genesung des Patienten. Aber erst das Licht definiert den Raum, macht ihn erlebbar. Raum und Licht sind untrennbar verbunden.

Mehr erfahren

Schyns Biologic Health Light

Der Raum hat großen Einfluss auf das Wohlbefinden und die Genesung des Patienten. Aber erst das Licht definiert den Raum, macht ihn erlebbar. Raum und Licht sind untrennbar verbunden.

Die bespoke-Philosophie von Schyns

Die modulare Medizinische Versorgungs­einheit Q 100 unterstützt dabei, Räume bedürfnisorientiert aus der Perspektive des Patienten zu planen und zu realisieren.

bespoke ist kein einzelnes Produkt, sondern die Philosophie, mit der Schyns maßgeschneiderte Lösungen im Bereich Medizintechnik und Architektur realisiert.

Q100 ist das modulare System, mit dem dieses Konzept konkret wird – technisch durchdacht, visuell dezent, und auf die Menschen im Raum abgestimmt.

Ein Patientenraum mit einer modularen Medizinischen Versorgungseinheit von Schyns
Raumgestaltung nach Prinzipien von Healing Architecture schafft ein unterstützendes und wohltuendes Umfeld für Personal und Patienten. Mehr zum Thema

Unser Beitrag zu einer menschlicheren Gesundheitsversorgung

healing architecture for all senses

Wir gestalten Räume, die Personal und Patienten spürbar unterstützen.

Eine moderne Patientenumgebung muss mehr leisten als reine Funktionalität.

Als Teil der Raumgestaltung tragen wir dafür Verantwortung, dass technische Ausstattung und architektonische Atmosphäre eine stimmige Einheit bilden. Diese Haltung begleitet uns seit vielen Jahren – schon Alphonse Schyns hat gesagt: Ein Krankenhaus muss nicht wie ein Krankenhaus aussehen. Dieser Gedanke wirkt bis heute und prägt unsere Arbeit. Unsere Produkte entstehen gemeinsam mit unseren Kunden. Dieser direkte Austausch sorgt dafür, dass jede Lösung im Alltag von Kliniken und Pflegeeinrichtungen funktioniert: klar, robust, hygienisch und exakt dort durchdacht, wo es praktisch wird.

Unsere Arbeit folgt den Prinzipien der Healing Architecture. Wir gestalten Räume, die Personal und Patienten spürbar unterstützen, Ruhe bringen und Abläufe erleichtern. Das ist kein modisches Konzept, sondern eine Herangehensweise, die sich seit Jahrzehnten bewährt.

Der multisensorische Ansatz – healing architecture for all senses – ist dabei ein zentraler Baustein. Licht, Akustik, Materialien, Haptik und intuitive Orientierung werden gezielt abgestimmt, um Stress zu reduzieren, Klarheit zu schaffen und ein fühlbar wohltuendes Umfeld zu erzeugen kann . So kann eine Atmosphäre enstehen, die professionell wirkt und zugleich entlastet.

Unsere Versorgungseinheiten fügen sich als wichtiger Bestandteil nahtlos in dieses Gesamtkonzept ein: ergonomisch, hygienisch durchdacht und langlebig. Sie unterstützen das Personal im Alltag und geben Patienten Sicherheit und Orientierung.

So verbinden wir technische Präzision, langjährige Erfahrung und eine klare gestalterische Haltung – und denken die Patientenzimmer der Zukunft konsequent voraus.

Über 1.250 Möglichkeiten für Ihre individuelle Lösung

Prospekt als PDF

Das bespoke-Konzept bietet eine enorme Vielfalt an Gestaltungsmöglichkeiten. Durch die Kombination der zahlreichen Kategorien und Optionen entstehen über 1.250 unterschiedliche Varianten – je nachdem, welche Elemente Sie auswählen und wie sie kombiniert werden. Diese Zahl zeigt die Bandbreite an individuellen Konfigurationen, die es Ihnen erlaubt, Ihre Lösung genau auf Ihre Bedürfnisse abzustimmen.
