Q100 intensiv mobil (aktuell nicht verfügbare Designstudie)

mobil und flexibel: medizinische intensivversorgung für die beatmung

Beratung zu diesem Produkt   Technische Details

Downloads & Dokumente

Informationen für Ihre Planung

Beratung zu diesem Produkt

Das Schyns Q100 intensiv mobil-System ermöglicht eine flexible sowie ortsunabhängige Nutzung zur Patientenversorgung, insbesondere für die Sauerstoffversorgung. Es wurde speziell für den Einsatz von Beatmungsgeräten im Notversorgungsfall, wie z. B. SARS-CoV-2 / Covid-19, konzipiert.

Anwendungsbeispiele

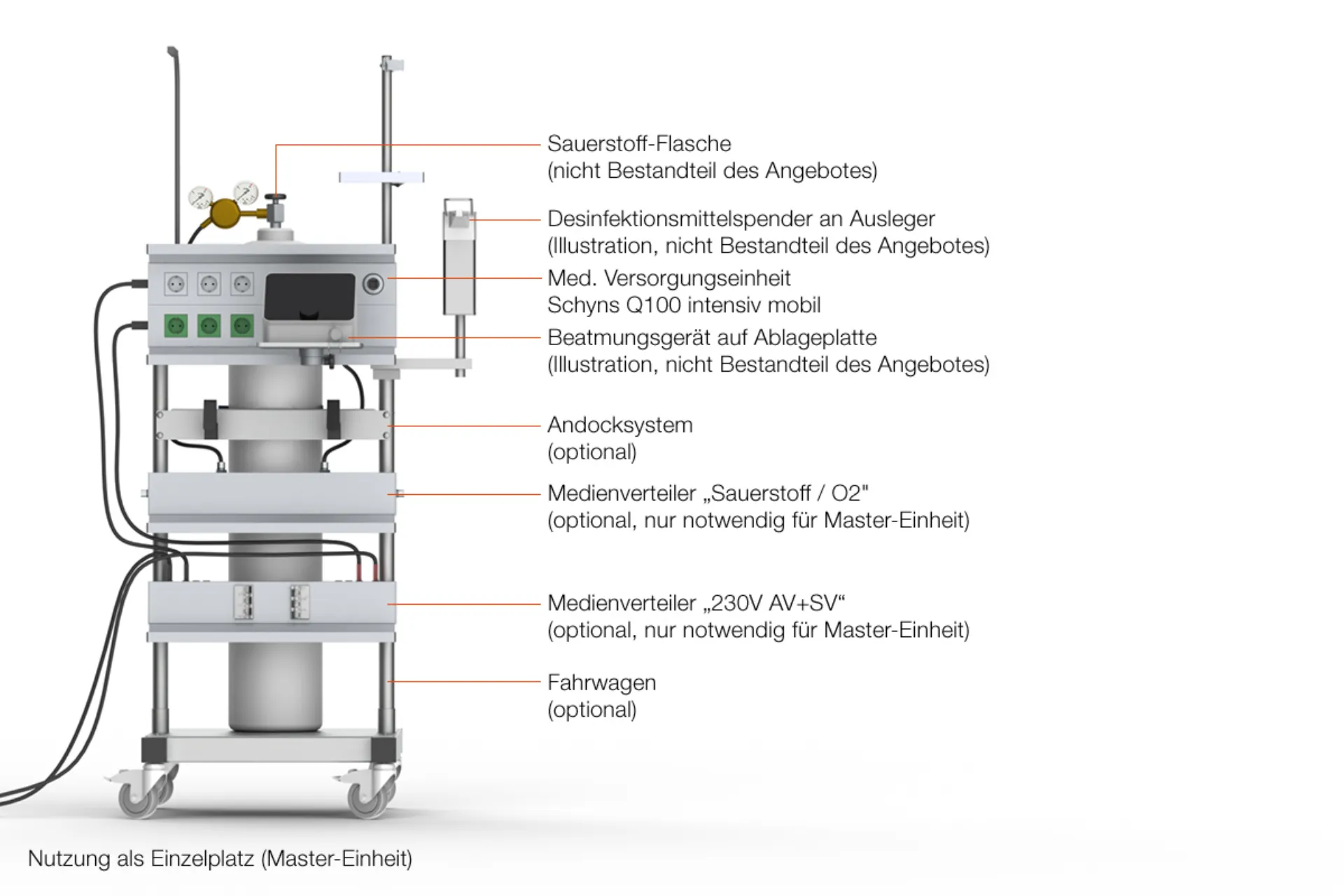

Technische Illustration der Q100
Nutzung als Einzelplatz (Master-Einheit)

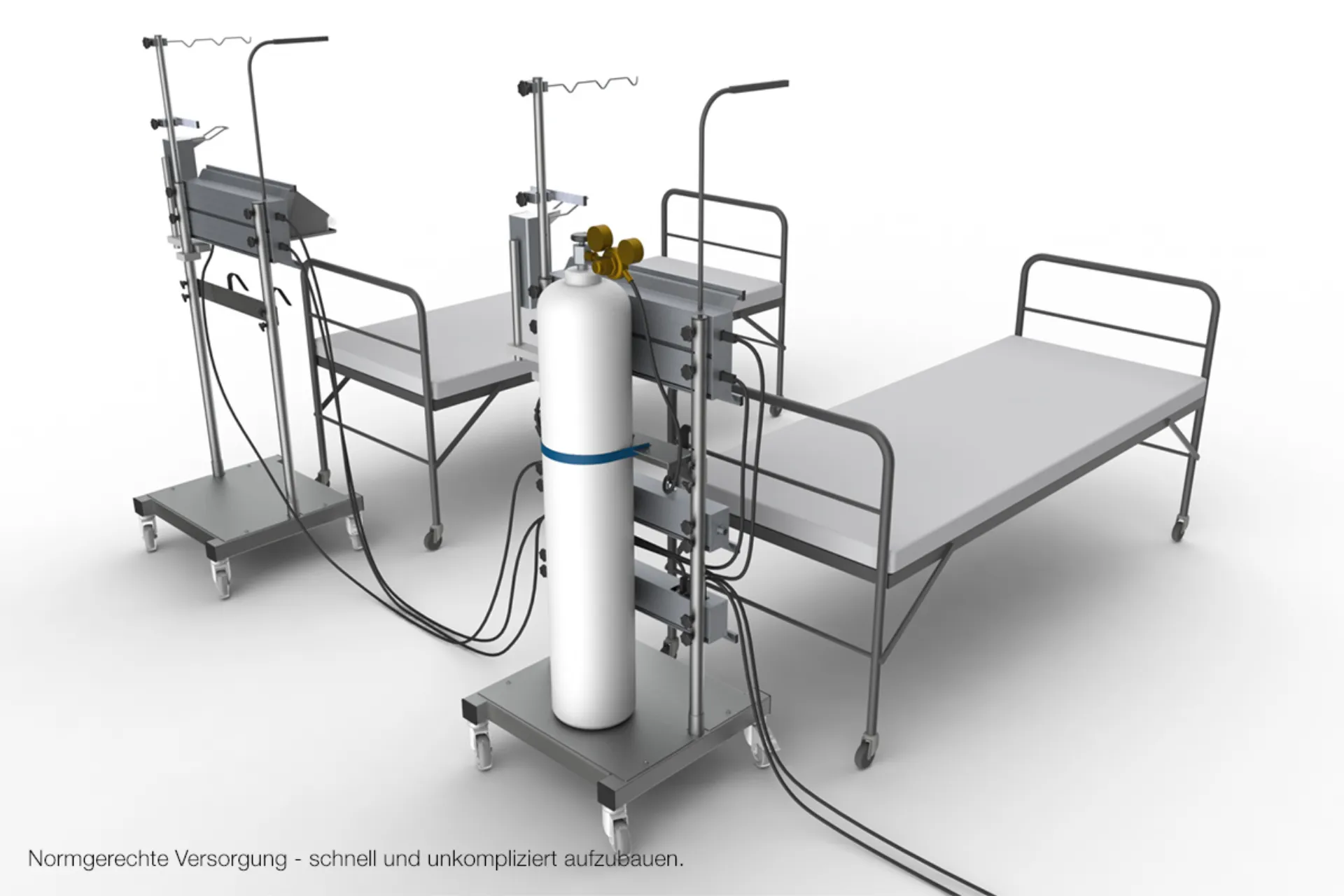

Zwei Patientenbetten mit einer großen Sauerstoffflasche
Normgerechte Versorgung – schnell und unkompliziert aufzubauen

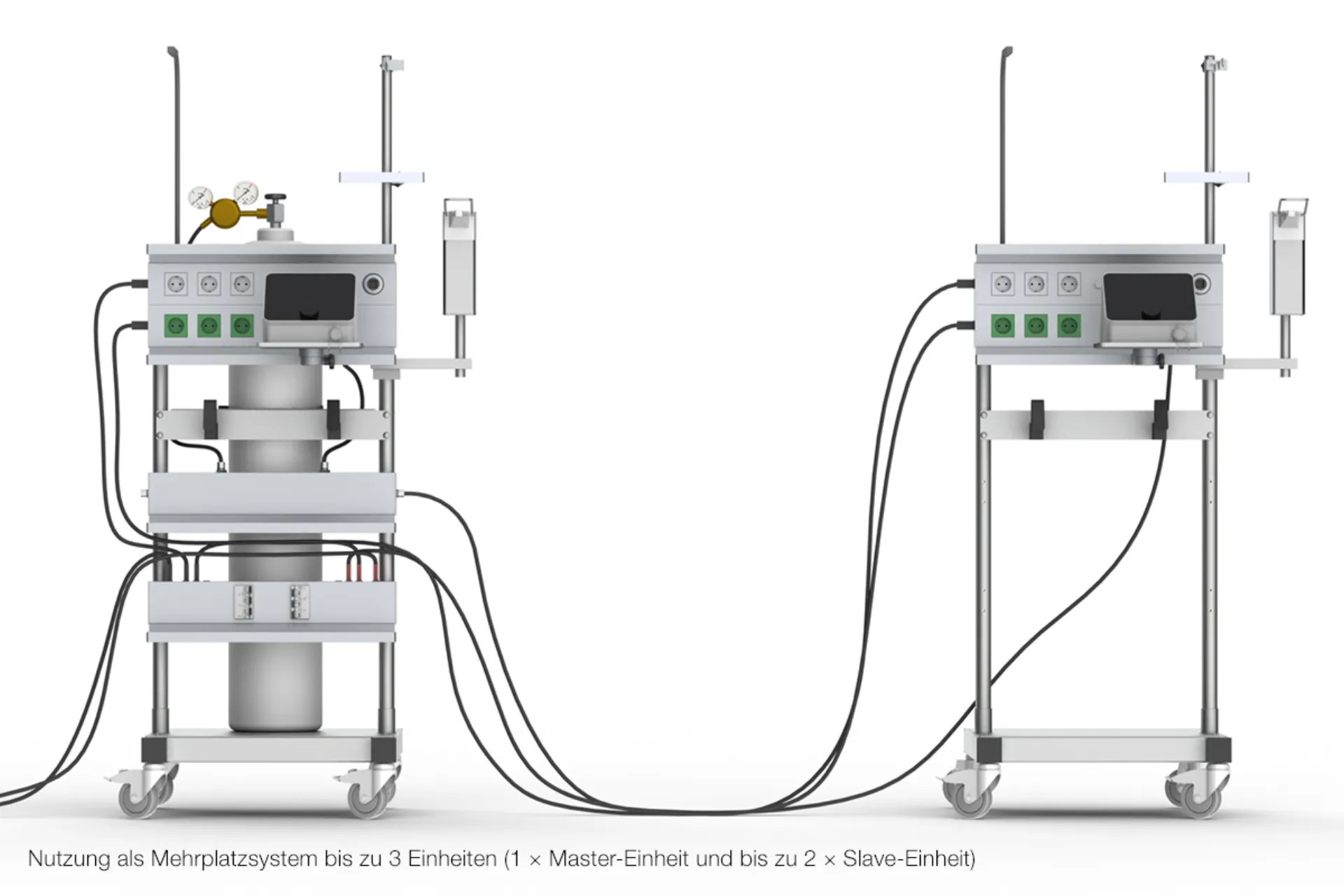

Zwei miteinander verbundene Einheiten der Q100
Nutzung als Mehrplatzsystem bis zu 3 Einheiten (1 x Master-Einheit und bis zu 2 x Slave-Einheit)

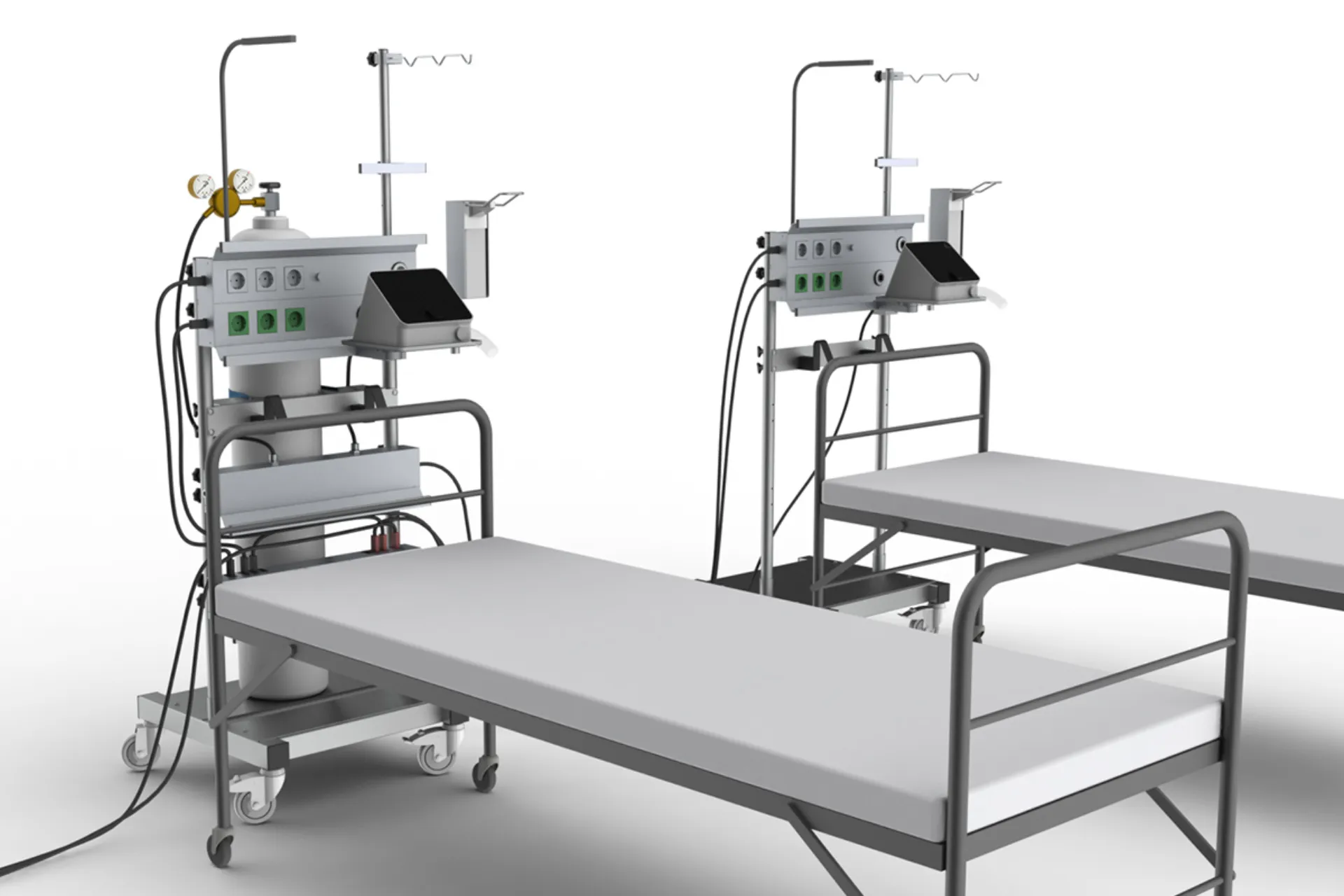

Zwei illustrierte Patientenbetten nebeneinander
Schnell und unkompliziert

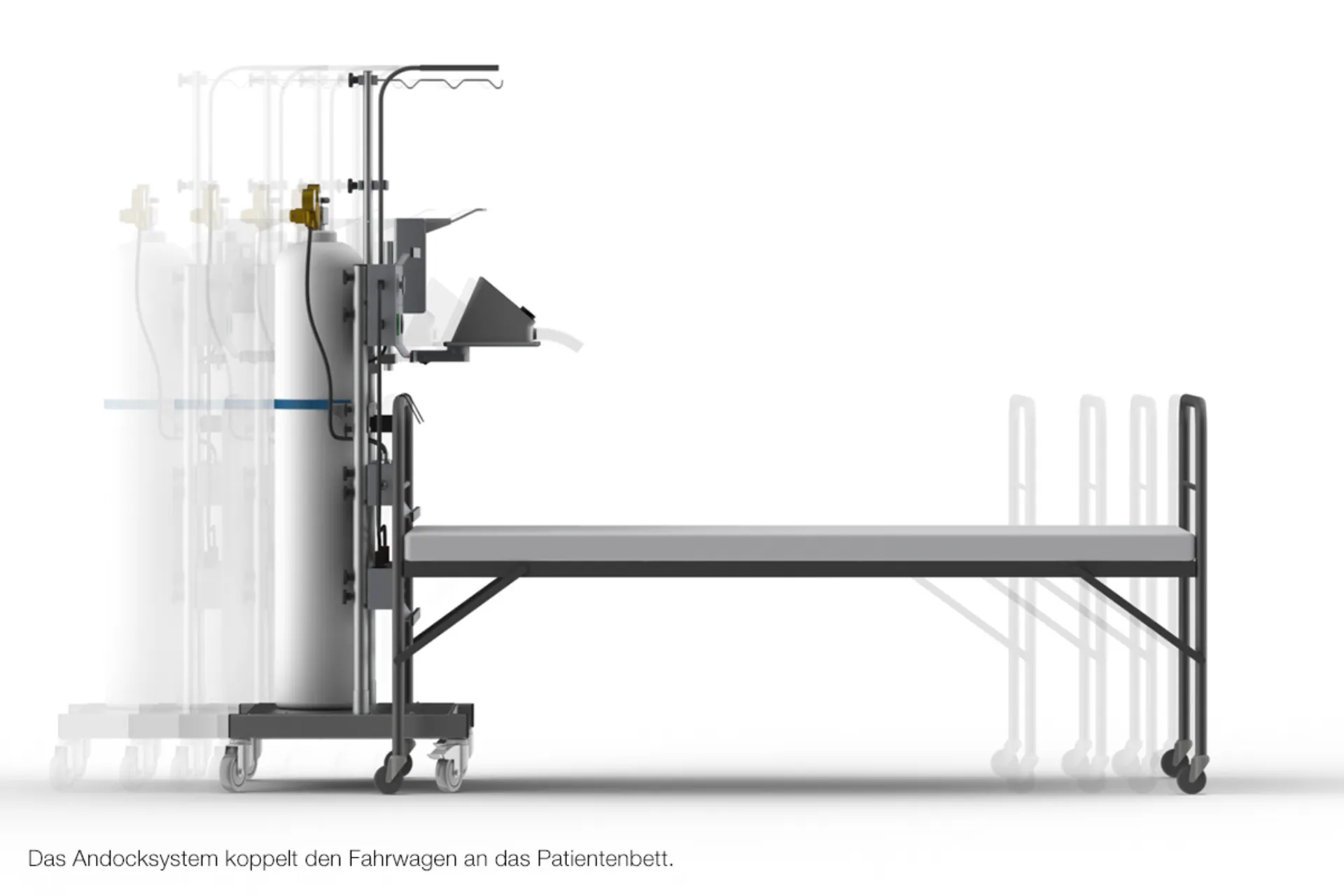

Illustrierte Darstellung eines Patientenbetts, welches sich an den Fahrwagen ankoppelt
Das Andocksystem koppelt den Fahrwagen an das Patientenbett.

Schnell und unkompliziert

Durch die auf einem Transportsystem montierte Medizinische Intensivversorgungseinheit Schyns Q102-2 ist eine normkonforme und nach MPG geforderte, sichere Versorgung eines beispielsweise zu beatmenden Patienten sichergestellt. Das System ist ebenso geeignet für Behelfskrankenhäuser oder Zelthospitäler wie für temporär umgenutzte Normalpflegestationen.

Es lässt sich autark mit Sauerstoff-Flaschen oder angeschlossen an eine zentrale Gasversorgung betreiben. Der mobile Transport wird durch das Andocksystem erleichtert. Hängen Sie die Q100 intensiv mobil einfach an das Kopfteil des Bettes ein und transportieren Sie beide Systeme zeit- und personalsparend zusammen. Für die schnelle Nutzung benötigen Sie einen Sauerstoff-Flaschendruckminderer mit NIST-Ausgang und 2 Stromkreise zur Stromversorgung.

Modular und flexibel

Optional ist eine Versorgung von 2 weiteren Betten über das „Master"-System möglich. Hierbei werden zwei zusätzliche „Slave"-Systeme durch Verteilboxen (für Sauerstoff sowie Strom mit integrierten Vorsicherungen) mit dem „Master"-System verbunden, welche wiederum an die örtliche Versorgung angebunden werden. Durch eine Vielzahl an Normgeräteschienen 25x10 mm sowie der beiden Ø38 mm Rundrohre lässt sich das Q100 intensiv mobil-System optimal für jeden Einsatzfall aufrüsten.

Technische Details

Maße:

Abmessungen (BxHxT) 600 x 292 x 116 mm.

Ausstattung:

3 x Schuko-Steckdose mit Kontrollleuchte AV-Netz 3 x Schuko-Steckdose mit Kontrollleuchte SV-Netz 1 x Potentialausgleich-Buchse 1-fach 2 x Anschluss Sauerstoff 2 x Normgeräteschiene 25x10 mm.

Optionen:

Andocksystem zum einfachen Transport des Fahrwagens zusammen mit dem Patientenbett. Fahrwagen 400 x 600 mm mit Sauerstoffflaschenaufnahme, 2x V2A Rundrohr Ø38 mm, rollbar. Medienverteiler Sauerstoff / O2 zur Verteilung auf drei mobile Systeme inkl. zusätzlicher Normgeräteschiene 25x10 mm und Verbindungsschläuchen. Medienverteiler 230V AV+SV zur Verteilung auf drei mobile Systeme inkl. zusätzlicher Normgeräteschiene 25x10 mm. Beinhaltet Leitungsschutz zum Schutz vor Überlast sowie akustischen Störungsmelder und vertauschsicheren Gerätesteckern, inkl. Verbindungskabelsatz.
